Cerniera fissa battente sistema Abaco H009270093

Bandella verticale per sistema Abaco di AGB ingombro 140 X 28 mm cod AGB: H00918.01.93

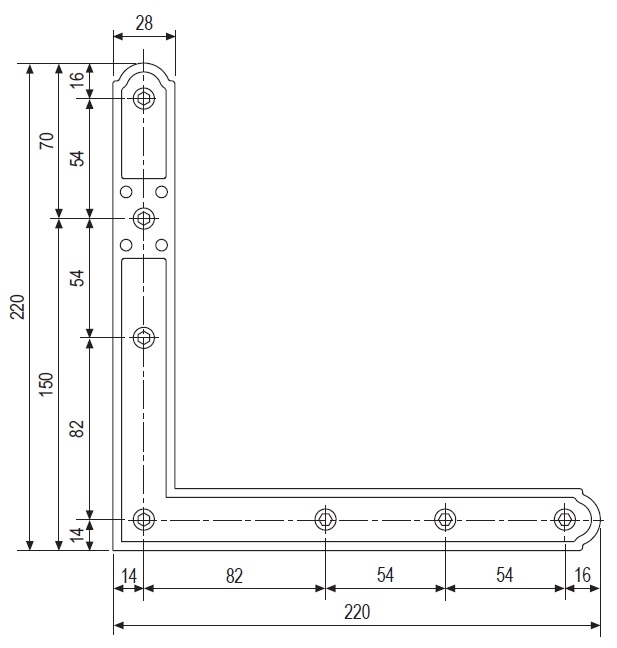

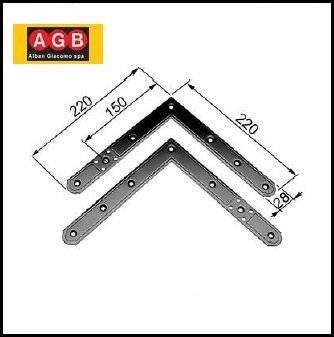

Bandella in acciaio per sistema Abaco di AGB ingombro 220X220X28 mm codice H00919.01.93 (il destro) codice H00919.02.93 (il sinistro)

Cardine fisso per sistema Abaco AGB con piastra da 24 mm disponibile in diverse altezze (X) Altezza mm (X) 12 15 18 20 22 Tipo GR1 GR2 GR3 GR4 GR5

Cardine regolabile sistema Abaco                                            A             B                  C            articoloGR 0 mis 62-70            15         25÷55          67-B       H00911.00.XXGR 1 mis 67-125          35        56÷85          97-B        H00911.01.XXGR 2 mis 97-190          50        86÷115      127-B       H00911.02.XX  DescrizioneCardine in acciaio stampato a freddo con gambo da 9,2x12 mm a sezione "ovale verticale". Mensole ambidestre con grano di bloccaggio anti-sfilamento in acciaio inox, per chiave a brugola da 4 mm.UtilizzoPer imposte con spazio utile tra filo esterno mensola ed imposta maggiore di 29 mm.Per monoblocchi semplici o con imbotte e spalla da superare per ottenere l’apertura a 180° dell’imposta.Per la scelta della grandezza GR vedere le tabelle "Campi di applicazione”.• Utilizzare in combinazione con la cerniera regolabile e il relativo supporto, da scegliere in base alla tipologia costruttiva dell’imposta.• Per esigenze particolari può essere utilizzato con tutte le altre cerniere.FissaggioPer la mensola, 4 viti da 4,5x35 mm con filetto idoneo al materiale dell’imposta.
