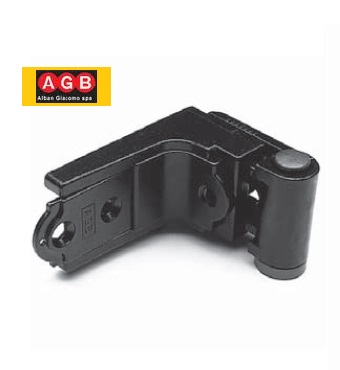

Cardine regolabile sistema Abaco H00911.01.XX
Codice prodotto:
2274
Produttore:
Agb
Info sui prodotti "Cardine regolabile sistema Abaco H00911.01.XX"
Cardine regolabile sistema Abaco
A B C articolo
GR 0 mis 62-70 15 25÷55 67-B H00911.00.XX
GR 1 mis 67-125 35 56÷85 97-B H00911.01.XX
GR 2 mis 97-190 50 86÷115 127-B H00911.02.XX
Descrizione
Cardine in acciaio stampato a freddo con gambo da 9,2x12 mm a sezione "ovale verticale".
Cardine in acciaio stampato a freddo con gambo da 9,2x12 mm a sezione "ovale verticale".
Mensole ambidestre con grano di bloccaggio anti-sfilamento in acciaio inox, per chiave a brugola da 4 mm.
Utilizzo
Per imposte con spazio utile tra filo esterno mensola ed imposta maggiore di 29 mm.
Per monoblocchi semplici o con imbotte e spalla da superare per ottenere l’apertura a 180° dell’imposta.
Per la scelta della grandezza GR vedere le tabelle "Campi di applicazione”.
• Utilizzare in combinazione con la cerniera regolabile e il relativo supporto, da scegliere in base alla tipologia costruttiva dell’imposta.
• Per esigenze particolari può essere utilizzato con tutte le altre cerniere.
Fissaggio
Per la mensola, 4 viti da 4,5x35 mm con filetto idoneo al materiale dell’imposta.
Utilizzo
Per imposte con spazio utile tra filo esterno mensola ed imposta maggiore di 29 mm.
Per monoblocchi semplici o con imbotte e spalla da superare per ottenere l’apertura a 180° dell’imposta.
Per la scelta della grandezza GR vedere le tabelle "Campi di applicazione”.
• Utilizzare in combinazione con la cerniera regolabile e il relativo supporto, da scegliere in base alla tipologia costruttiva dell’imposta.
• Per esigenze particolari può essere utilizzato con tutte le altre cerniere.
Fissaggio
Per la mensola, 4 viti da 4,5x35 mm con filetto idoneo al materiale dell’imposta.
Produttore "Agb"
AGB - Alban Giacomo Spa è un'azienda italiana leader mondiale nel settore ferramenta per porte, finestre ed oscuranti. AGB offre le migliori soluzioni per la movimentazione ed il bloccaggio di serramenti interni ed esterni. La vastissima gamma di prodotti AGB è composta da articoli di qualità destinati a durare nel tempo.
Scheda Tecnica "Cardine regolabile sistema Abaco H00911.01.XX"
| Variante: | GR 1, GR 2 |
|---|
