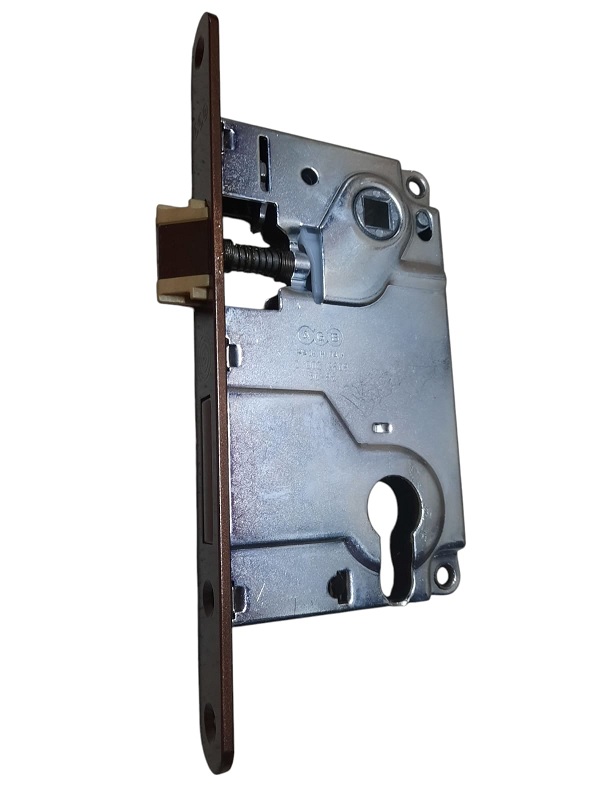

Info sui prodotti "Serratura Patent piccola foro cilindro 1025"

Serratura da incasso con scrocco e catenaccio, da abbinare ad

un cilindro a profilo DIN V 18254. Interasse 85 mm. Frontale da

18 mm con bordo tondo. Unica entrata da 50 mm. Realizzata

interamente in acciaio o nella versione con frontale, scrocco

e catenaccio in ottone. Scrocco reversibile. Azionando in

apertura il cilindro con la chiave si movimenta lo scrocco.


COMPLETA DI INCONTRO




Utilizzo

Per porte e portoncini in legno. Le posizioni dei fori del

quadro-maniglia e del cilindro, simmetriche rispetto al centro

del pannello, consentono il capovolgimento della serratura

nell'incasso. Nella tipologia a filo è così possibile ottenere

ante porta ambidestre.




Fissaggio

Predisporre sul pannello una cava ed una fresata aventi le

dimensioni riportate nella scheda tecnica. Fissare la serratura con due

viti da 4,5x25 mm. Per girare lo scrocco: sollevare la levetta

di blocco, spingere lo scrocco completamente all'interno della

serratura e ruotare. Abbassare quindi la levetta di blocco.


IN DOTAZIONE: INCONTRO

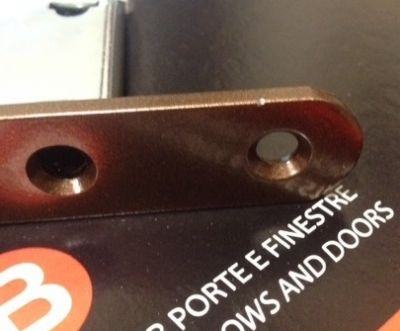

Variante: Bronzata, Cromosat, Ottonata
