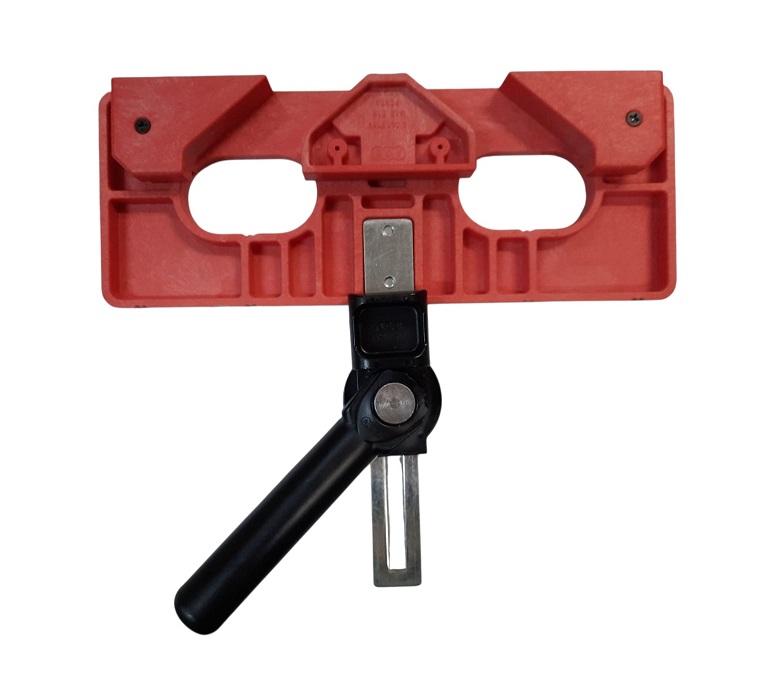

Dima AGB A520031800 Artech per porta - finestra a forare ARIA 12
Codice prodotto:
235
Produttore:
agb artech
Info sui prodotti "Dima AGB A520031800 Artech per porta - finestra a forare ARIA 12"
Dima per porta-finestra traverso con gradino a forare,
aria 12, interasse 9 e 13, battuta 18
Descrizione
Dima ambidestra per foratura maschio cerniera
inferiore.
Utilizzo
La dima deve essere utilizzata per le porte-finestre
in aria 12 mm che utilizzano cerniere a doppio foro
ø34 mm. Deve essere posizionata come in figura,
forando con pantografo manuale dotato di anello
ø40 e fresa ø34.
Fissaggio
Allentare con chiave da 13 il dado di bloccaggio,
appoggiare il morsetto al montante con il manico
allineato alla lama di scorrimento, bloccare il dado,
ruotare il manico, posizionandolo in una delle tre
posizioni fino al bloccaggio sicuro della dima.
