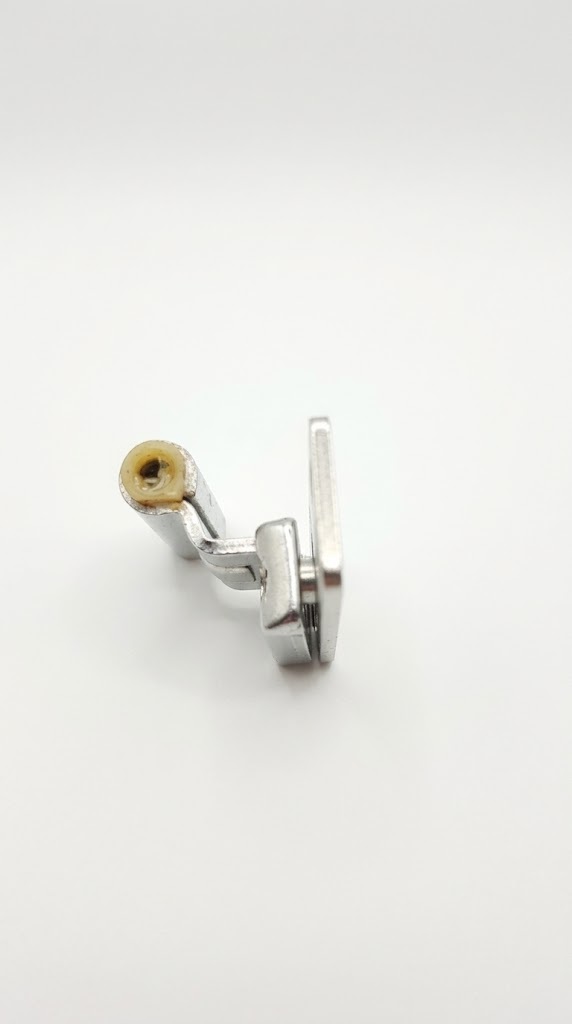

Cerniera centrale portante A511012201 silver AGB inter 8.5 battuta 15
Codice prodotto:
12395
Produttore:
Agb
Info sui prodotti "Cerniera centrale portante A511012201 silver AGB inter 8.5 battuta 15"
Centrale registrabile portante - aria 4/12,
interasse 8,5 battuta 15
Descrizione
Cerniera registrabile portante ambidestra.
Utilizzo
Per tutte le tipologie di serramenti in
legno aria 4/12 mm, interasse 8,5 battuta 15, 18 e 20 mm. Da utilizzare in
abbinamento ai supporti forbice.
Applicata in appoggio alla battuta dell’anta,
può essere impiegata nei seguenti modi:
1) come cerniera principale, in sostituzione
delle tradizionali cerniere a vite, su sistemi
con apertura a bandiera;
2) per serramenti che necessitano di uno
o più punti di chiusura sull’anta ricevente
dei sistemi anta ribalta, interposta tra la
cerniera inferiore e la cerniera superiore;
3) per serramenti con apertura a Vasistas.
La frizione consente al battente di
rimanere nella posizione desiderata,
compensando eventuali disassamenti
causati da eccessive regolazioni o da
muri fuori squadra.
Registrazione
Con chiave esagonale da 4 mm:
1 registrazione laterale ± 3 mm
2 registrazione in altezza ± 2,5 mm,
allentando le viti di fissaggio in
corrispondenza dei fori asolati della
piattina di sostegno è possibile
abbassare o alzare l’anta.
Fissaggio
Viti da 4x40 mm.
Abbinabile ai seguenti articoli
https://www.toolmarket.it/perno-per-supporto-forbice-a507900000-agb-artech/5660?
https://www.toolmarket.it/supporto-forbice-a-forare-aria-4-a507030100-agb-artech/5661?
https://www.toolmarket.it/supporto-forbice-a-forare-aria-12-a507010501-agb-artech-copy/11535?
Produttore "Agb"
AGB - Alban Giacomo Spa è un'azienda italiana leader mondiale nel settore ferramenta per porte, finestre ed oscuranti. AGB offre le migliori soluzioni per la movimentazione ed il bloccaggio di serramenti interni ed esterni. La vastissima gamma di prodotti AGB è composta da articoli di qualità destinati a durare nel tempo.
Scheda Tecnica "Cerniera centrale portante A511012201 silver AGB inter 8.5 battuta 15"
perno di supporto
Perno per supporto forbice A507900000 AGB Artech
0,25 €
Perno di ø6 mm per l’aggancio del braccio forbice al supporto
fissato sul telaio. Testa sfaccettata per impedire la rotazione del perno durante la
movimentazione dell’anta. Usato per l’accoppiamento del braccio forbice, articolazione per
anta semifissa e cerniera centrale portante al relativo supporto sul
telaio. L’impronta a doppio esagono sulla testa del perno consente
un facile orientamento dello stesso in fase di inserimento: la testa
sfaccettata deve essere accoppiata alla corrispondente sede sul
supporto per impedire la rotazione del perno. E’ consentito inserire il perno da entrambe le estremità del
supporto.
supporto forbice aria 4
Supporto forbice a forare - aria 4 A507030100 AGB Artech
1,45 €
Supporto forbice ambidestro per foratura a doppio foro ø34 mm. Per serramenti in legno aria 4 mm, interasse 8,5, battuta 15 mm. Deve essere impiegato:
- su finestre rettangolari, in abbinamento alla forbice;
- nei sistemi a due ante, come supporto dell’articolazione per anta
semifissa. La posizione di foratura, simmetrica con la cerniera inferiore, permette
di effettuare tutte le operazioni di fresatura e montaggio direttamente
sul montante, anche prima dell’assemblaggio del telaio. destro e sinistro
supporto aria 12

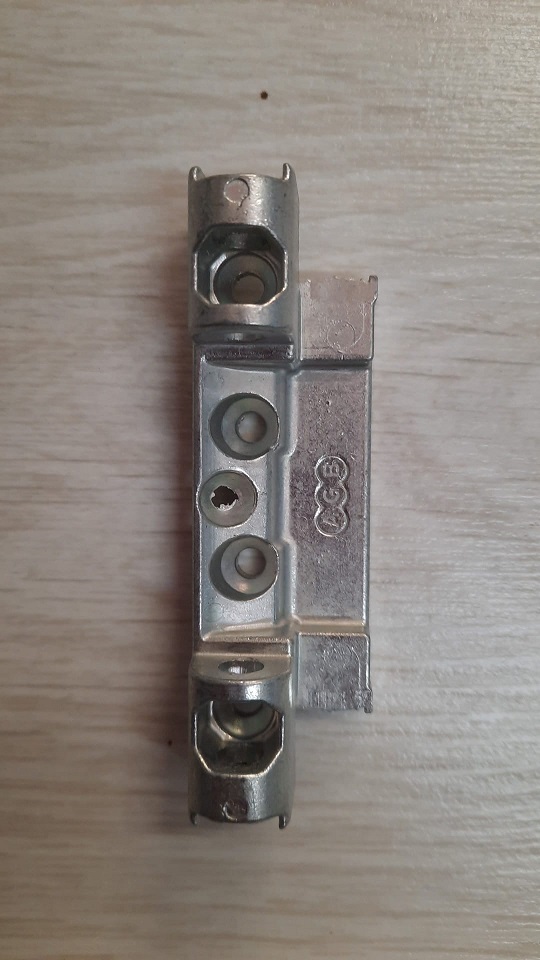

Supporto forbice a forare - aria 12 A507010501 AGB Artech Copy
2,00 €
Supporto forbice ambidestro per foratura a doppio foro ø34 mm. Per serramenti in legno interasse 9 e 13, battuta 18 mm.Deve essere impiegato:
- su finestre rettangolari, aria 12 in abbinamento alla forbice;
- su finestre a trapezio, aria 4 e 12 in abbinamento alla forbice per
trapezio;
- nei sistemi a due ante, come supporto dell’articolazione per anta
semifissa;
- nei sistemi a due ante, come supporto dell’articolazione per trapezio. La posizione di foratura, simmetrica con la cerniera inferiore, permette
di effettuare tutte le operazioni di fresatura e montaggio direttamente
sul montante, anche prima dell’assemblaggio del telaio.
Fissaggio
N° 4 viti da 4x40 mm.Per la foratura utilizzare la dima A52002.18.00
