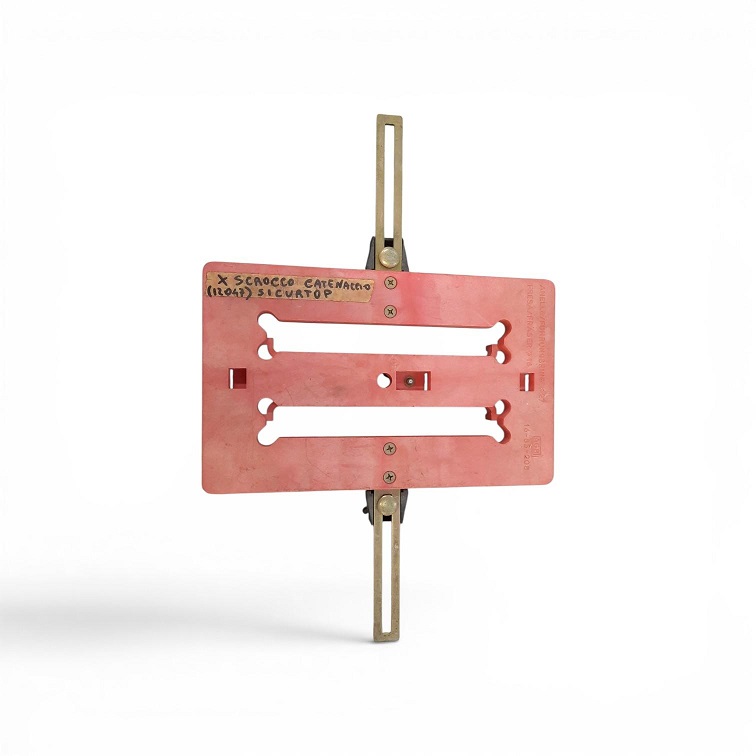

Dima AGB F017000103 per incontri scrocco+catenaccio Sicurtop e Unitop, aria 4 mm
Codice prodotto:
12047
Produttore:
agb artech
Info sui prodotti "Dima AGB F017000103 per incontri scrocco+catenaccio Sicurtop e Unitop, aria 4 mm"
Dima per fresata incontri scrocco+catenaccio Sicurtop e Unitop,
aria 4 mm
Descrizione
Sagoma ambidestra in materiale plastico termostabile (non subisce
variazioni dimensionali legate alle variazioni di temperatura, da -40° a
+90°), per la realizzazione della fresata di alloggiamento degli incontri
scrocco-catenaccio fissi e registrabili.
La dima è adatta a tutte le versioni di serrature Sicurtop e, alle
serrature Unitop con catenaccio centrale.
Utilizzo
Posizionare la dima in corrispondenza del 3° foro dell’asta porta-dime
art. F01700.01.09.
Per effettuare la lavorazione correttamente, utilizzare pantografo
attrezzato di fresa da 16 mm e anello guida diametro 27 mm.
Scheda Tecnica "Dima AGB F017000103 per incontri scrocco+catenaccio Sicurtop e Unitop, aria 4 mm"
