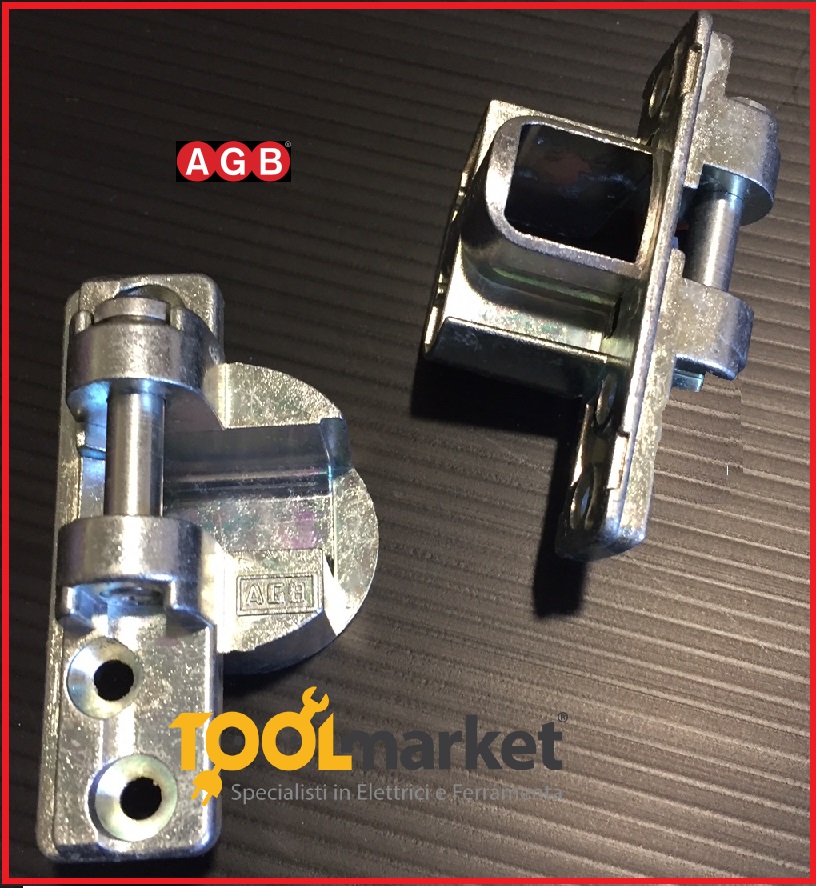

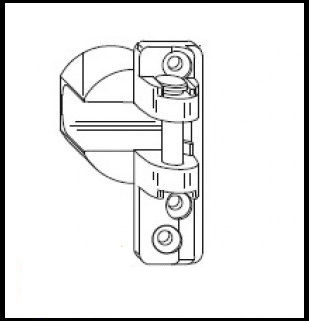

Supporto forbice ARIA 12 (sovrapposto) A4004106xx
Supporto forbice destro o sinistro, completo di perno di sostegno in
acciaio stampato.
Utilizzo
Per serramenti anta ribalta in aria 12 mm e con battenti di peso non
superiore a 130 kg. Deve essere impiegato come segue:
1) su finestre rettangolari a 1 o 2 ante, in abbinamento alla forbice
art. A40111.01.XX;
2) su finestre a trapezio, in abbinamento alla forbice art. A40112.01.XX;
3) nei sistemi a due ante, come supporto dell'angolare superiore art.
A40138.01.01.
Fissaggio
Viti da 4x40 con filetto idoneo al materiale impiegato per la
costruzione dell’infisso. La vite interna adiacente al perno di
sostegno, che si trova sul lato d’innesto (superiore o inferiore), ha
una funzione di sicurezza in quanto evita l’eventuale sfilamento del
perno. Questa deve essere fissata solo dopo avere completato il
montaggio.
| Variante: | Destro, Sinistro |
|---|
