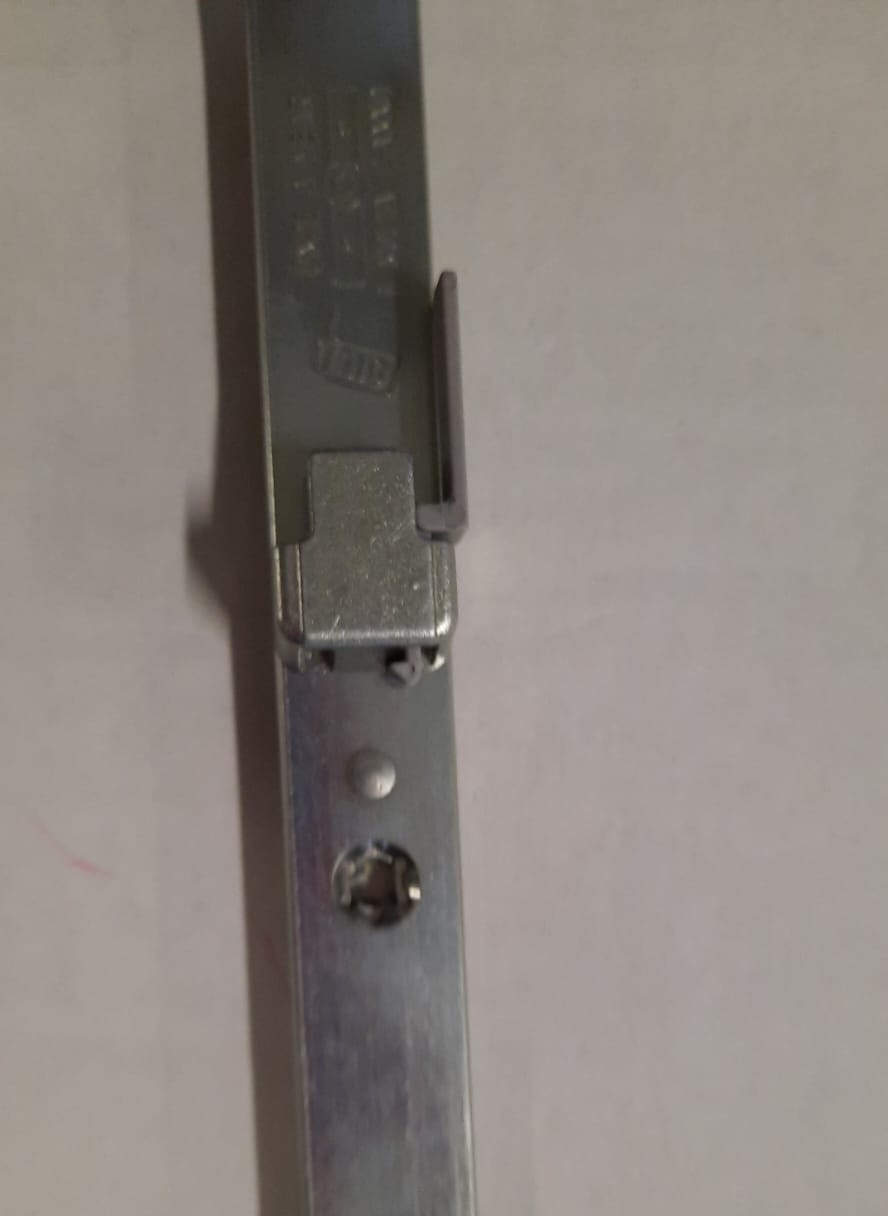

AGB catenaccio passante euronut A5150111xx ARTECH
Codice prodotto:
21301
Produttore:
Agb
Info sui prodotti "AGB catenaccio passante euronut A5150111xx ARTECH"
Asta a leva Euronut per cremonesi altezza maniglia fissa, con puntale da 8 mm,
uscita 10 mm.
Utilizzo
La particolare geometria dell’incontro ribalta e la possibilità di regolazione degli
incontri nottolino permettono l’utilizzo dell’asta a leva su cava 8+5, 8+6 o 8+7.
Il catenaccio presenta l’incontro ribalta di serie ma non
necessariamente deve essere utilizzato con il gancio ribalta
sul cremonese; infatti, la funzione di ribalta può essere
realizzata anche sul traverso con il nottolino a fungo del
movimento angolare.
Nei GR adatti al montaggio su porte è prevista l’installazione
dell’incontro scrocco porta magnetico.
Il catenaccio viene sempre fornito di paletta per DSS con
settaggio per anta ricevente SX.
In corrispondenza della parte rasabile dentata ed in posizione
fissa rispetto all’ultimo foro vite, è stata predisposta una sede
per il fissaggio del blocchetto reggi-frontale; il blocchetto
impedisce il rigonfiamento della piattina quando si forza la
leva di chiusura.
In caso di rasatura oltre tale sede il corretto funzionamento del
catenaccio è garantito anche senza blocchetto.
Fissaggio
uscita 10 mm.
Utilizzo
La particolare geometria dell’incontro ribalta e la possibilità di regolazione degli
incontri nottolino permettono l’utilizzo dell’asta a leva su cava 8+5, 8+6 o 8+7.
Il catenaccio presenta l’incontro ribalta di serie ma non
necessariamente deve essere utilizzato con il gancio ribalta
sul cremonese; infatti, la funzione di ribalta può essere
realizzata anche sul traverso con il nottolino a fungo del
movimento angolare.
Nei GR adatti al montaggio su porte è prevista l’installazione
dell’incontro scrocco porta magnetico.
Il catenaccio viene sempre fornito di paletta per DSS con
settaggio per anta ricevente SX.
In corrispondenza della parte rasabile dentata ed in posizione
fissa rispetto all’ultimo foro vite, è stata predisposta una sede
per il fissaggio del blocchetto reggi-frontale; il blocchetto
impedisce il rigonfiamento della piattina quando si forza la
leva di chiusura.
In caso di rasatura oltre tale sede il corretto funzionamento del
catenaccio è garantito anche senza blocchetto.
Fissaggio
Viti di diametro e lunghezza minimi 3,5x35 mm.
GR2...mis 610-810mm
GR3...mis 800-1010mm
GR4...mis 1000-10210mm
GR5...mis 1200-1410mm
GR9...mis 1994 - 2310mm
GR10...mis 2200-2510mm
